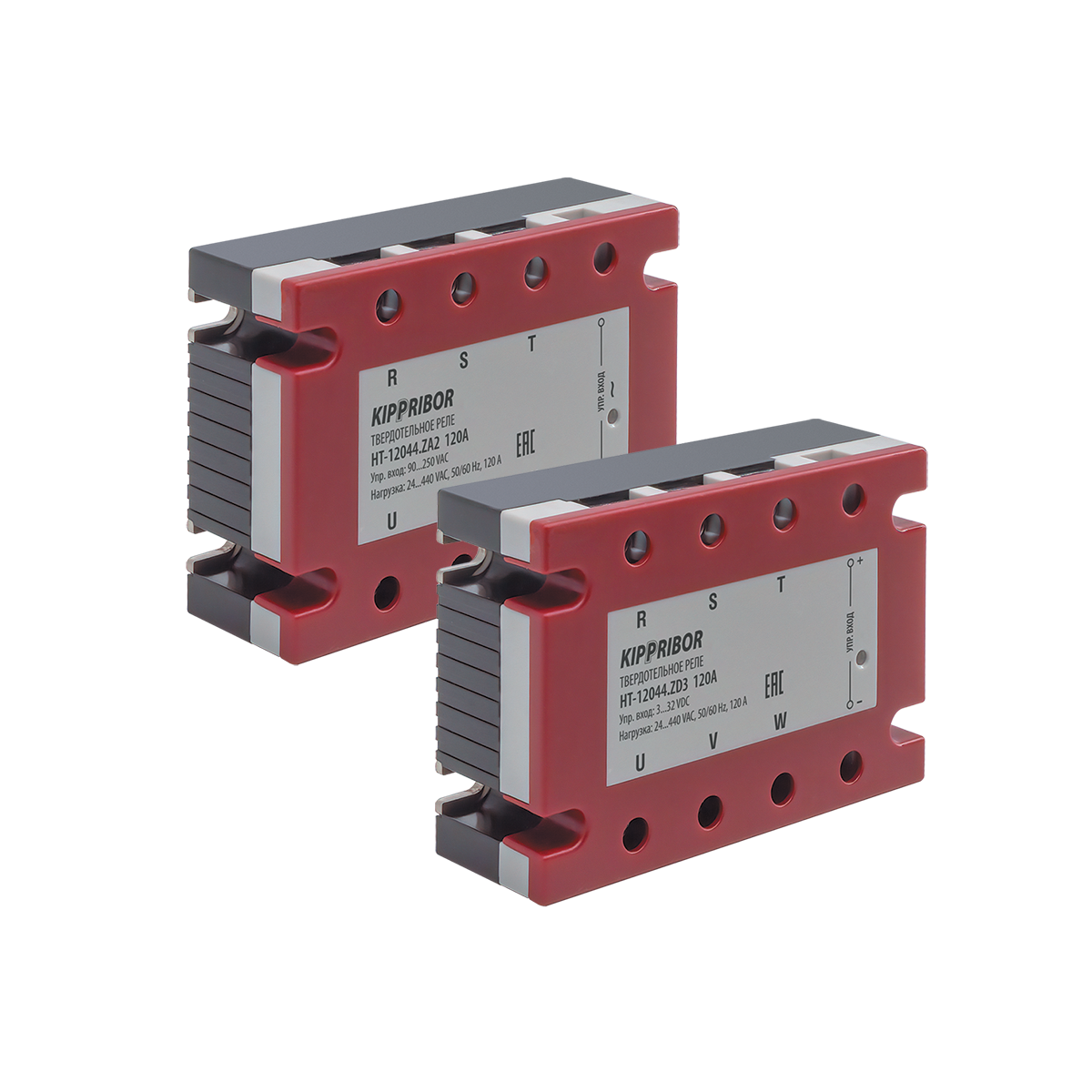

HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Описание

Трехфазные ТТР серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.

Особенности управления и коммутации нагрузки

• Управляющий сигнал постоянного или переменного напряжения.
• Широкий диапазон управляющего сигнала: 3…32 VDC – для HT-xx44.ZD3 [M02] / 90…250 VAC – для HT-xx44.ZA2 [M02] .
• Тип нагрузки и рекомендуемые пределы тока коммутации:
  • максимальный ток нагрузки от 10 до 120 А – для HT-xx44.ZD3 [M02] / от 10 до 80 А – для HT-xx44.ZA2 [M02] (в зависимости от модификации);
  • резистивная нагрузка от 8 до 90 А – для HT-xx44.ZD3 [M02] / от 8 до 60 А – для HT-xx44.ZA2 [M02] (в зависимости от модификации).
• Широкий диапазон коммутируемого напряжения 24…440 VAC.
• Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
• Высокое значение пикового напряжения 900 VAC (9 класс).
• Подходят для коммутации как однофазной так и трехфазной нагрузки.
• Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*.
• Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
  • звезда;
  • звезда с нейтралью;
  • треугольник.
