Описание

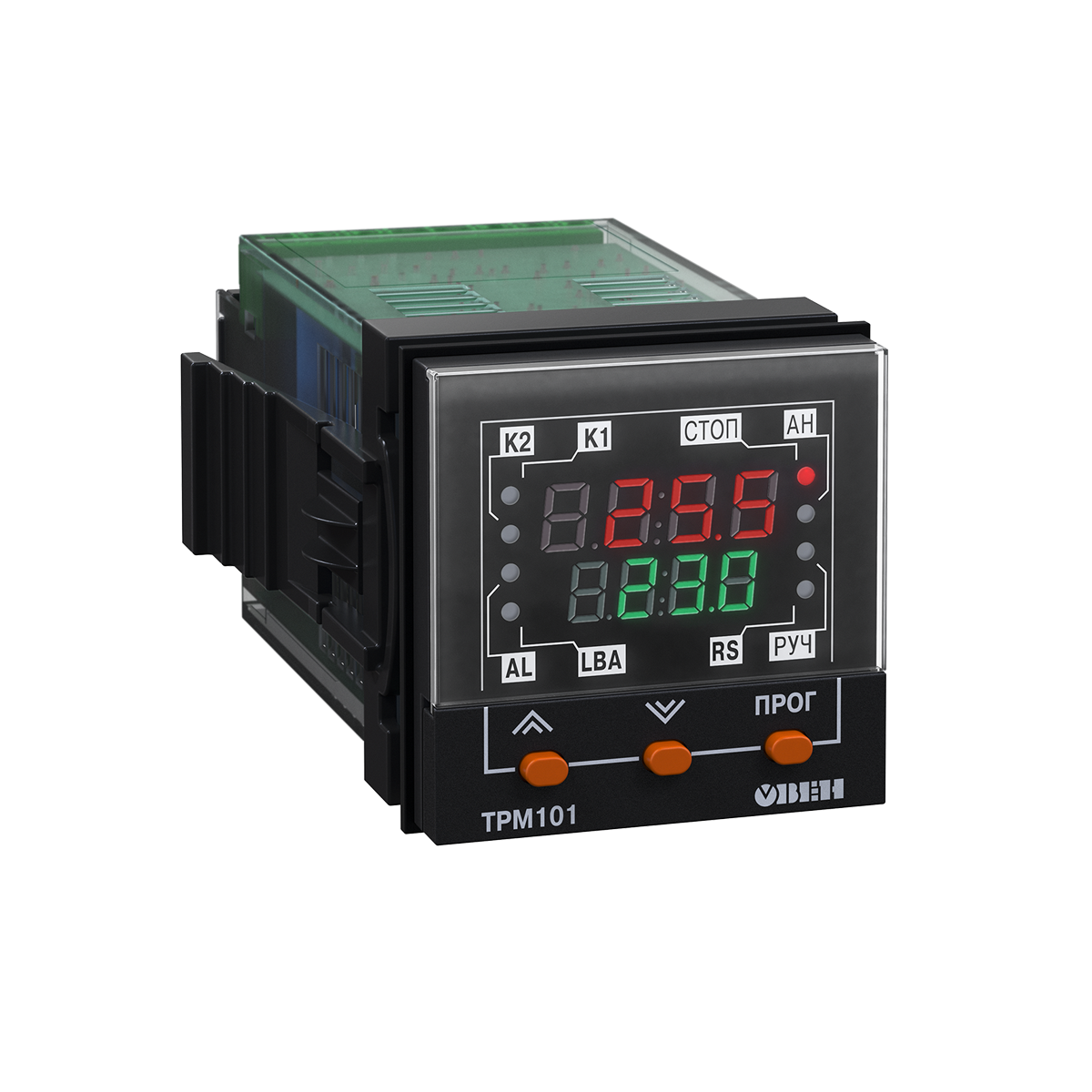

Назначение ПИД – регулятора ОВЕН ТРМ101
ПИД-регулятор температуры давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров термопластавтоматов печей упаковочного полиграфического вакуум-формовочного оборудования и т. п.
Класс точности регулятора 05.
ПИД-регулятор температуры давления и др. выпускается в щитовом корпусе типа Щ5 степень защиты IP54 со стороны передней панели.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ101
- Универсальный вход для подключения широкого спектра датчиков температуры давления влажности и др.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства подключенного к дополнительному входу 2
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы
- об обрыве в цепи регулирования (LBA)
- Регулирование мощности (например для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4…20 мА
- Бесконтактное управление нагрузкой через внешнее твердотельное реле
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Конфигурирование ПИД-регулятора температуры давления и др. величин осуществляется на ПК или с передней панели прибора
- Уровни защиты параметров для разных групп специалистов
- Два выхода в любых комбинациях: электромагнитное реле оптосимистор оптотранзистор «токовая петля» 4…20 мА унифицированное напряжение 0..10 В специализированный выход для подключения твердотельного реле
Функциональную схему регулятора можно посмотреть здесь возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер драйвер для работы со SCADA-системой TRACE MODE
