Описание
Датчики серии ПД100-ДИ/ДВ/ДИВ-115-025/05-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

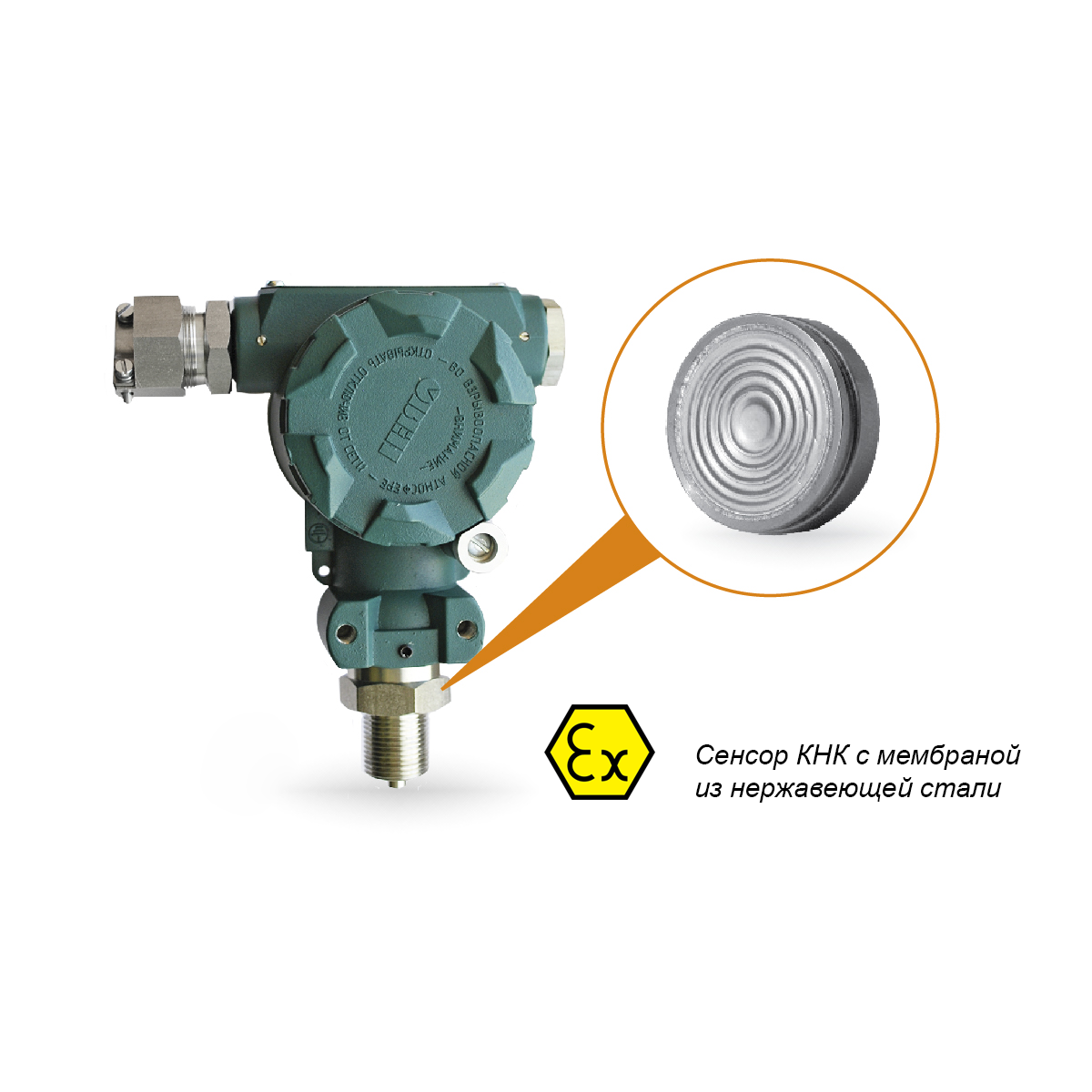

Технология «кремний-на-кремнии» (КНК) по которой выполнена данная модель в настоящее время является наиболее перспективной технологией т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность низкий гистерезис высокая перегрузочная способность и высокая чувствительность – соответственно точность преобразования.
Датчики ПД100-ДИ/ДИВ/ДВ-115-025/05-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы нефтепромыслы объекты транспортировки и переработки нефти НПЗ и т.п.
Основные характеристики
- измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана) AISI 304SS(штуцер) сред (природный газ нефть вода слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
- верхний предел измеряемого давления (ВПИ) – от 10 кПа до 40 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- класс точности – 025; 05; 15 % ВПИ.
- взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
- степень защиты корпуса преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
