Описание

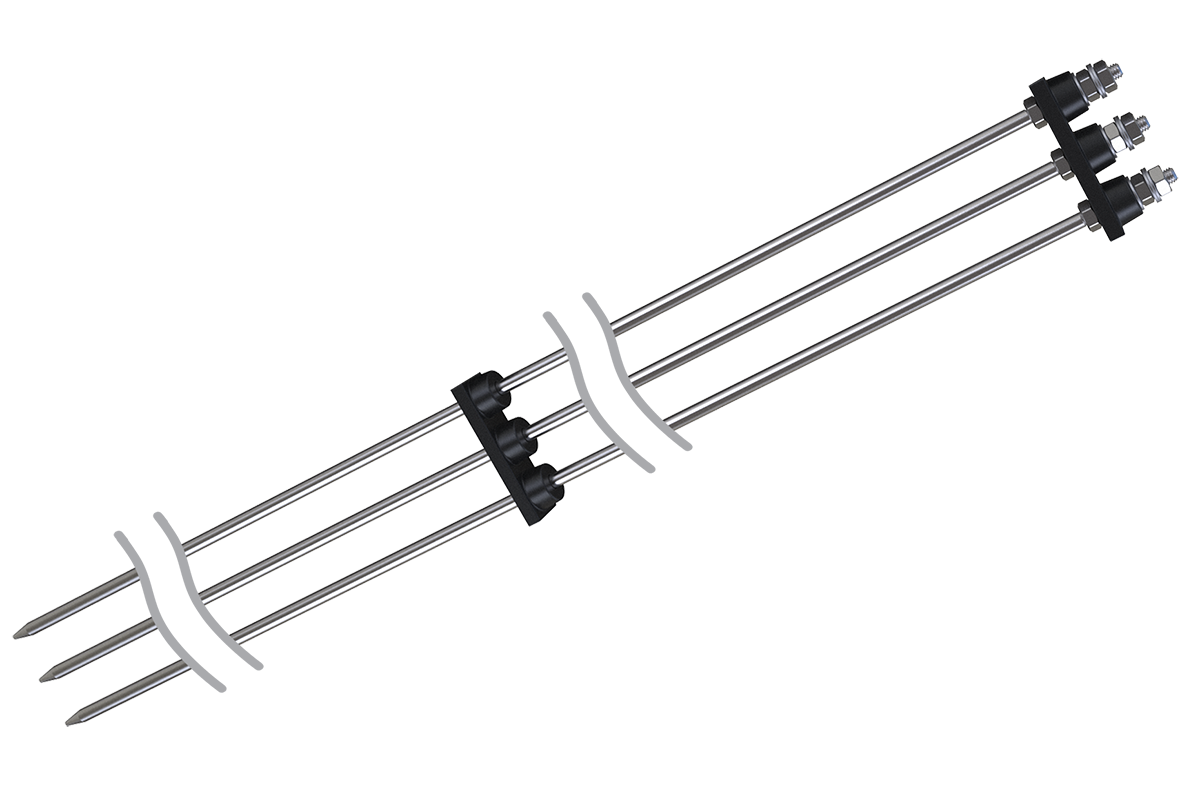

Многоэлектродные датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Выпускаются 3- 4- 5-электродные датчики уровня длиной 05 / 1 / 195 / 25 / 3 / 35 / 4 м.
Материал электродов датчиков – сталь нерж. 12Х18Н10Т.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным установленным на необходимом уровне и общим. Когда поверхность жидкости соприкасается с сигнальным электродом происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше чем число сигнализируемых уровней поскольку один из них служит в качестве общего электрода.
