Описание

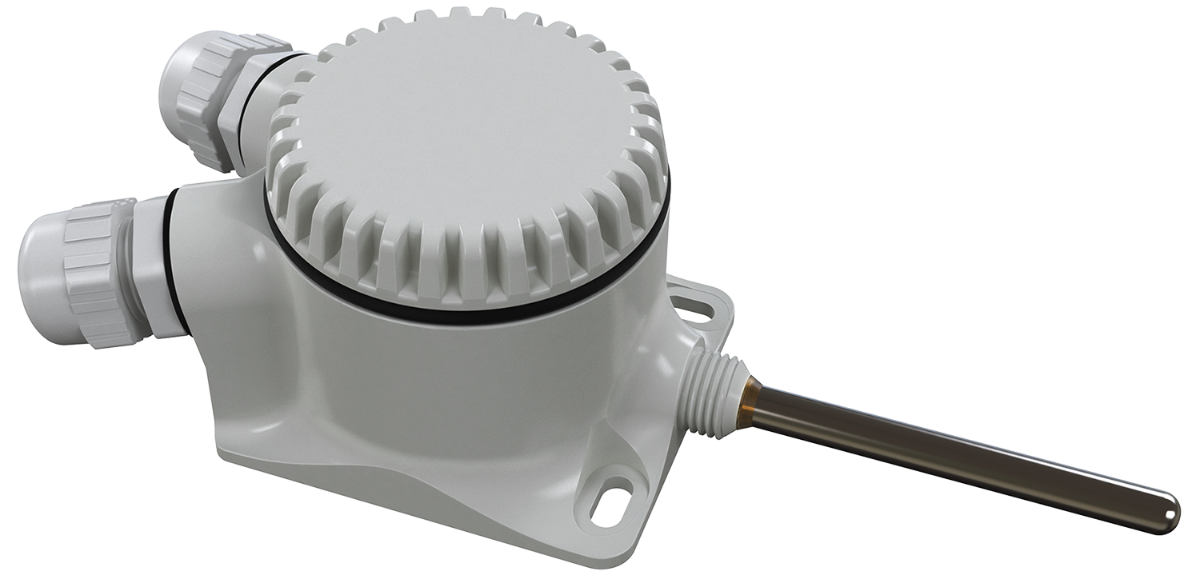

Предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции отопления и кондиционировании воздуха. Конструкция коммутационной головки преобразователя позволяет устанавливать его на стене или другой поверхности при помощи шурупов винтов или иных средств крепления.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1428 α = 000428 °С-1)
- ТСП 50П и 100П (W100 = 1391 α = 000391 °С-1)
- ТСП Pt100 Pt500 Pt1000 (W100 = 1385 α = 000385 °С-1)
Варианты исполнения ДТС по типу подключения: двух- трех- и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2 остальные группе N2.
Конструкция модели ДТС125Л и ДТС125М.И имеет степень защиты от пыли и влаги IP65 дополнительно можно приобрести экран для защиты от солнечных лучей под разную длину монтажной части.
Конструкция модели ДТС3005 имеет степень защиты от пыли и влаги IP54.
Вид климатического исполнения ДТС125М: УХЛ 3.1 по ГОСТ 15150 группа исполнения С4 и Р2 по ГОСТ Р 52931 но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.
Вид климатического исполнения ДТС125Л ДТС3005: УХЛ 2.1 по ГОСТ 15150 группа исполнения Д3 и Р1 по ГОСТ Р 52931:
- ДТС125Л для работы при значениях температуры окружающего воздуха от -60 до +85 °С.
- ДТС3005 для работы при значениях температуры окружающего воздуха от -40 до +85 °С
ДТС125М.И – это датчики со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.
В состав термопреобразователя входят:
- первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПТ-3 встроенный в головку датчика;
- диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.
Термопреобразователи сопротивления ОВЕН ДТС125Л и ДТС125М имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
