Описание

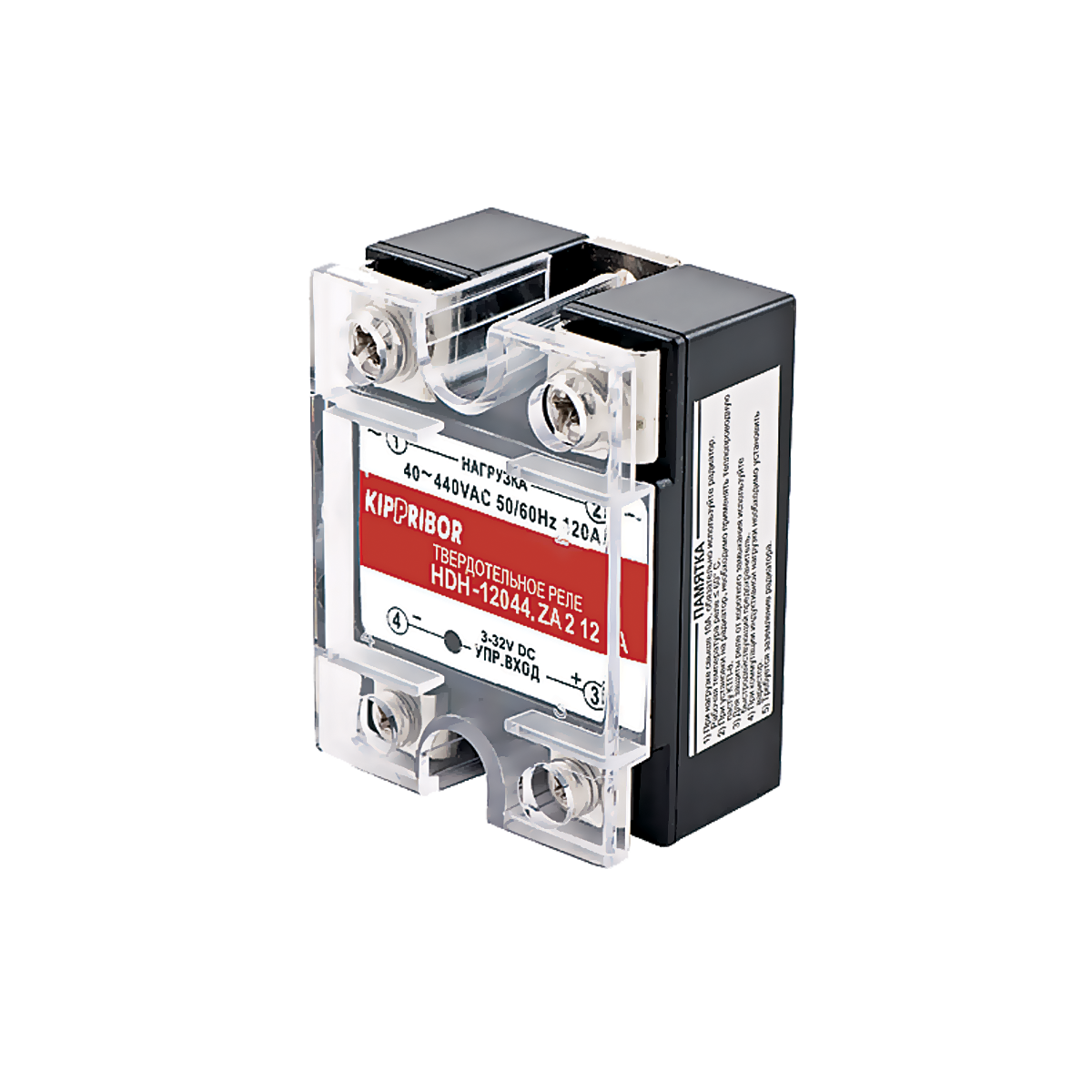

HDH-xx44.ZA2 – это серия однофазных твердотельных реле специально разработанных для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала: 90…250 VAC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
- резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
- индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZA2
|
Модификация ТТР |
Резистивная нагрузка |
Индуктивная нагрузка |
Максимально допустимый ток нагрузки |
|
HDH-6044.ZA2 |
45 А |
6 А |
60 А |
|
HDH-8044.ZA2 |
60 А |
8 А |
80 А |
|
HDH-10044.ZA2 |
75 А |
10 А |
100 А |
|
HDH-12044.ZA2 |
90 А |
12 А |
120 А |
Конструктивные особенности твердотельных реле серии HDH-xx44.ZA2
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZA2 применяются особые конструктивные решения призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
- Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
- Сочетание таких тиристоров с основанием из меди обладающим отличной теплопроводностью.
- Встроенная RC-цепочка шунтирующая выход повышает надежность работы ТТР в условиях импульсных помех особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса унифицированный с подавляющим большинством аналогичных моделей ТТР представленных сегодня на рынке.
- Корпус ТТР HDH-xx44.ZA2 выполнен из специального пластика обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 без учета клемм присоединения).
